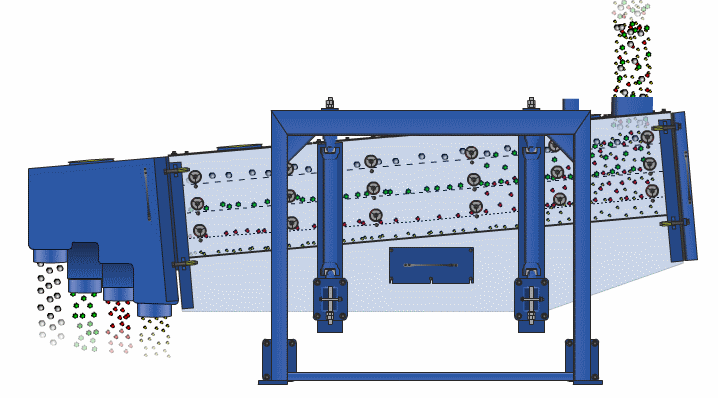

方形搖擺篩是一款模擬人工篩分運動原理的篩機，將振動器發生振動加搖擺運動，傳至篩面，從而使物料在篩機前部迅速分散，從而達到高效篩分的目的，為了滿足大產量、高密度的篩分要求，而特殊設計的一種多用途新型高效篩分設備。由于結構和工作原理的獨特性，使得搖擺篩特別適用于對微粒狀物料和微細粉物料的篩分處理。其全新的設計理念和獨特的結構，使之成為最接近手工篩分作業的篩分設備，巧妙的把篩--(平面圓周運動)、簸 --(向上拋物運動)結合起來，可通過調整經向角和切向角，改變物料在篩面停留時間和運動路線，達到最佳篩分效果。篩面是水平或微傾斜布置的，一般傾斜的角度為0到5度之間，當篩機正常啟動后，篩箱就會在慣性力的作用下作前后往復式運動，并帶動著篩面作周期性搖擺，物物料從中心到外緣在整個篩面上均勻分散，作平面回旋式運動，由此小于篩面孔徑的物料通過篩孔落到下物被成功分離排出，而較大顆粒的物料連續翻滾作跳躍式運動被運送到出口處，出口處是一個可調節的導向裝置，可有效控制物料的流量大小，并能控制物料在篩面上的停留時間，到此從而完成篩分工作。篩分精度達95%以上，精細粉體、不規則物料篩選分級。是一款模擬人工篩分運動原理的篩機，篩分精度達95%以上，適合精細粉體、不規則物料篩分。
特點：從運行軌道的角度來看，擺動篩是一種非線性慣性振動篩，其基本旋轉運動類似于手動篩分。 偏心距可在25至40mm范圍內調節，低速三角皮帶驅動器可在120至360rpm范圍內調節。 每種產品的停留時間可通過搖擺篩的徑向和切割角度在驅動軸方向上進行調整。 因此，建立水平和投擲的三維滾動運動。 材料從中心到外邊緣均勻地分散在整個屏幕表面上，從而以螺旋運動的方式軸向傳播。 細顆粒因此完成了整個篩選過程。 水平和垂直加速度隨顆粒的移動而增加，并且成功地分離了接近于網格大小的顆粒。 較大的顆粒被輸送到出口，流速由出口處的可調導向裝置控制。 控制材料停留時間的另一個因素。 在每個篩子層之間重復此過程。
1、采用平面回轉原理，有效地提高了篩網使用率；
2、篩分精度高達90~95%，是普通振動篩的數倍或更高；
3、可單層或多層使用，每層篩網均設有梳型清篩裝置；
4、橢圓搖擺（模擬人工）、不捶打地面，篩網磨損少；
5、不存在破壞物料、篩分精度高達90~95%；

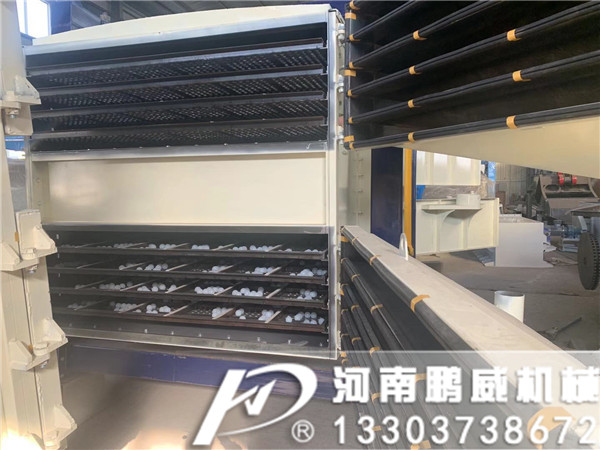

結構組成：方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；驅動裝置包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型精細篩分機與現有篩分機相比具有結構先進實用、性能穩定可靠、安裝調試方便、制造費用低等優點。
